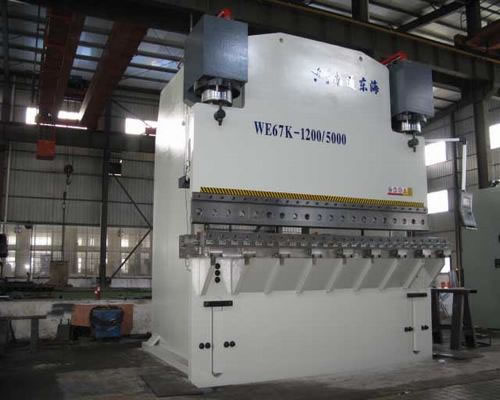

CNC Prensa plegadora

descripciónplegadora CNC es un doble cilindro sincronizado electro-hidráulico máquina de plegado CNC. Su principio de doblado es similar al ángulo de principio de las máquinas de plegado común de formación. Esta placa dobladora CNC puede doblar varias piezas de trabajo de acuerdo con diferentes ángulos de moldes. El sistema CNC controla la válvula de dirección electro-hidráulica. Máquina de plegado CNC puede realizar un control digital de lazo cerrado completo a través de la retroalimentación de rejilla. plegadora CNC puede simplemente ser referido como una máquina de doblado que controla el sistema de posicionamiento, doblando la profundidad y la compensación automática de la deformación banco de trabajo a través del sistema CNC. También proporcionamos freno de la prensa hidráulica y plegadora en tándem.



ventajas

1. plegadora CNC está equipado con el sistema informático de Países Bajos, e importó sistema de rejilla, hidráulico y motor servo.
2. máquina de plegado CNC cuenta con un excelente rendimiento y una fuerte capacidad de carga.
3. La sincronización electrónica de servo-hidráulico permite un control proporcional punto arbitrario durante la carrera. La precisión de repetición puede llegar a ± 0,01 y el paralelismo es de ± 0,02.
4. Placa CNC dobladora caracteriza por su alta precisión y pequeña tolerancia geométrica.
5. El banco de trabajo inferior adopta cilindro de compensación de deflexión, y el molde superior está equipada con la agencia de compensación de deflexión.
6. golpe de diapositivas y teclas de tope están controlados por ordenador. El tope trasero adopta rodar guía y tornillo de bolas con alta precisión de repetición.


Caracteristicas1. Nuestro plegadoras CNC tienen excepcionalmente grandes trazos y las profundidades de la garganta para permitir una producción rentable de sencilla de formas complejas que requieren de grandes dimensiones para facilitar la manipulación y eliminación.
2. Un control fácil de usar reduce la habilidad requerida del operador. ajuste de la máquina se reduce al mínimo debido a la herramienta de determinación de secuencia de plegado rápido y fácil de usar.
3. En el modo de producción, el operador gráficamente puede simular el proceso de curvatura del producto guiándolo durante la operación de máquina de plegado CNC.
4. Los servomotores controlados inversor están diseñados para todos los principales componentes móviles, como el carnero, y teclas de tope.
5. SE ofrecen ambos sistemas de control de posición manual y automática. El sistema manual está equipado con ajuste de un solo punto y la posición de lectura. El sistema automático de control de CNC calcula la posición y configuración de la información del programa normal y los pone a través de la CNC.


Máquina Herramienta de flexión de la mesa de Compensación (V eje)

notas

1. El funcionamiento apropiado de acuerdo con las instrucciones del fabricante;
2. Mantener la prensa plegadora CNC limpiar todo el tiempo, y la adición de grasa anticorrosiva para mover las piezas con regularidad;
3. Antes de iniciar la máquina dobladora CNC, lubricarla cada vez, y el lubricante debe estar libre de sustancias extrañas.
4. Asegúrese de que el cinturón de triángulo, caña de la mano y los botones están en situación de funcionamiento óptimo. Comprobar si las piezas eléctricas pueden trabajar de una manera segura y confiable.
5. El personal bien entrenado son responsables de operar la dobladora hidráulica placa para evitar romperlo o dar lugar a un accidente.
6. Lubricación e inspección cuidadosa juegan un papel importante en el mantenimiento de la CNC dobladora de la placa.
Danos la información de material de placa de metal, tales como el grosor, anchura máxima, y ​​Yinli le contabilizará la máquina más adecuada!

técnico

parámetro

modelo	Presión nominal (KN)	Duración del Banco de trabajo (mm)	Distancia entre polos (mm)	Profundidad de la garganta (mm)	deslice Carrera (mm)	Max. Abrir Altura (mm)	Principal Potencia del motor (kW)	Dimensión total (X W x H L) (Mm)	Altura (kg)
WE67K-63/3200	630	3200	2700	250	100	400	5.5	4340 × 1460 × 2420	6000
WE67K-100/3200	1000	3200	2700	320	150	450	7.5	3450 × 1450 × 2600	8000
WE67K-160/3200	1600	3200	2700	320	200	465	11	3250 × 2535 × 2920	13000
WE67K-250/3200	2500	3200	2700	400	250	560	15	4000 × 2250 × 4060	18400

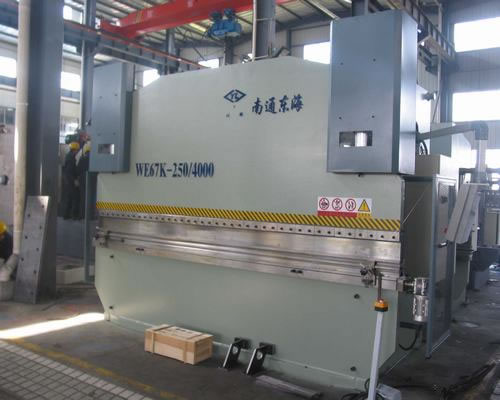

WE67K-250/4000	2500	4000	3300	400	250	560	15	4800 × 2250 × 4060	20000
WE67K-250/5000	2500	5000	4100	400	250	560	15	5800 × 2250 × 4060	22000
WE67K-250/7000	2500	7000	6250	400	250	560	15	7800 × 2250 × 4160	25000
WE67K-320/4000	3200	4000	3300	400	250	560	22	4060 × 2570 × 4560	22000
WE67K-320/5000	3200	5000	4300	400	250	560	22	5060 × 2570 × 4560	24510
WE67K-320/6000	3200	6000	5300	400	250	560	22	6060 × 2570 × 4560	27020
WE67K-400/4000	4000	4000	3100	400	320	625	37	4050 × 3240 × 3880	29950
WE67K-400/5000	4000	5000	4210	400	320	625	37	5050 × 3240 × 3880	37000
WE67K-400/6000	4000	6000	5100	400	320	625	37	6050 × 3240 × 3880	44050
WE67K-500/4000	5000	4000	3100	400	320	630	37	4090 × 2965 × 5320	32700
WE67K-500/5000	5000	5000	4100	400	320	630	37	5090 × 2965 × 5320	39750
WE67K-500/6000	5000	6000	5100	400	320	630	37	6090 × 2965 × 5320	46800
WE67K-630/5000	6300	5000	4100	400	320	710	45	5050 × 4910 × 3200	67950
WE67K-630/6000	6300	6000	5100	400	320	710	45	6050 × 4910 × 3200	75000
WE67K-800/5000	8000	8000	6700	350	400	750	55	9500 × 3000 × 6050	100000
