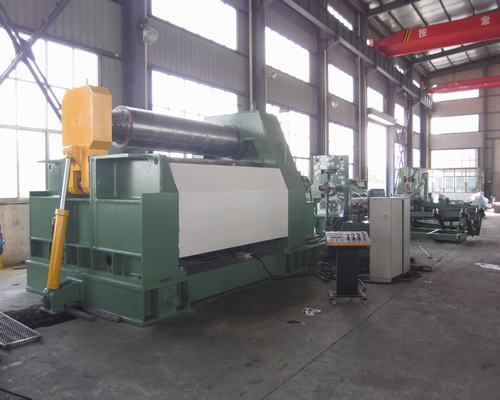

Placa de cuatro rodillos de batir

descripción

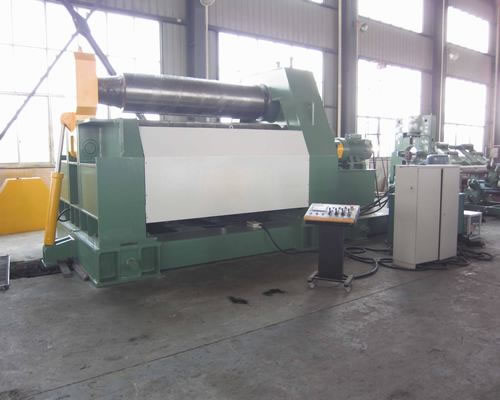

CNC máquina de placa de rodadura de cuatro rodillos es una especie de placa máquina de plegado CNC. Adopta una estructura de cuatro rodillos con su rodillo superior como la unidad principal. El rodillo inferior hace que el movimiento vertical y impone una fuerza sobre la posición a través del aceite hidráulico en el cilindro hidráulico con el fin de sujetar la placa firmemente. Los dos rodillos laterales se han diseñado en los dos lados del rodillo inferior para hacer inclinar el movimiento a lo largo del carril de guía, y para proporcionar accionamiento a través del tornillo, la tuerca, el tornillo sin fin y el tornillo de avance. Nuestra máquina de doblado de cuatro placa de rodillo se compone principalmente de la tapa de rodillo, rodillo inferior, rodillos laterales, bastidores laterales izquierdo y derecho, el sistema de desaceleración, chasis, sistema hidráulico, sistema de equilibrio y sistema de control eléctrico.


Caracteristicas

De cuatro rodillos de la máquina placa de rodadura es más preciso, más versátil, más productivo y más seguro y más fácil de operar que las máquinas de placa de rodadura 3 rollo. Son ideales para platos de hasta 6 pulgadas de espesor flexión.


ventajas

1. Esta máquina de doblado de cuatro placa rodillo resuelve a fondo la dificultad de rodar duela más delgada.
2. El plegado preliminar y la rodadura de los extremos superiores de las placas pueden llevarse a cabo en la misma máquina.
3. Esta máquina de placa de rodadura de cuatro rodillos está diseñado con una interfaz clara, que permite un funcionamiento sencillo, cómodo y preciso.
4. Nuestra máquina dobladora de cuatro placa de rodillo puede obtener un mayor declive de los rodillo rodillos superiores y laterales a través del cambio de rollo.
5. Se trata de un producto que puede ayudar a los clientes a lograr una alta fiabilidad, eficiencia de la producción y la competitividad.


Nota

modelo	Rodillo superior Diámetro (mm)	Rodillo inferior Diámetro (mm)	Rollo lado Diámetro (mm)	Potencia del motor (kW)
W12CNC - 4 × 2000	160	140	120	2.2
W12 CNC - 6 × 2000	190	170	150	3
W12 CNC - 8 × 2000	210	190	170	7.5
W12 CNC - 10 × 2000	230	210	180	7.5
W12 CNC - 13 × 2000	270	250	210	11
W12 CNC - 16 × 2000	300	270	210	11
W12 CNC - 20 × 2000	330	300	340	11
W12 CNC - 25 × 2000	360	330	250	15
W12 CNC - 30 × 2000	390	360	300	22
W12 CNC - 6 × 2500	190	170	150	3
W12 CNC - 8 × 2500	210	190	170	7.5
W12 CNC - 10 × 2500	230	210	190	7.5
W12 CNC - 13 × 2500	270	250	210	11
W12 CNC - 16 × 2500	300	270	210	11
W12 CNC - 20 × 2500	330	300	240	11
W12 CNC - 25 × 2500	360	330	250	15
W12 CNC - 30 × 2500	390	360	300	18.5
W12 CNC - 4 × 3000	210	190	170	7.5
W12 CNC - 8 × 3000	230	210	190	7.5
W12 CNC - 10 × 3000	270	250	210	11
W12 CNC - 13 × 3000	300	270	210	11
W12 CNC - 16 × 3000	330	300	240	11
W12 CNC - 20 × 3000	360	330	250	15
W12 CNC - 25 × 3000	390	360	300	18.5
W12 CNC - 30 × 3000	430	390	330	22
