Descripción

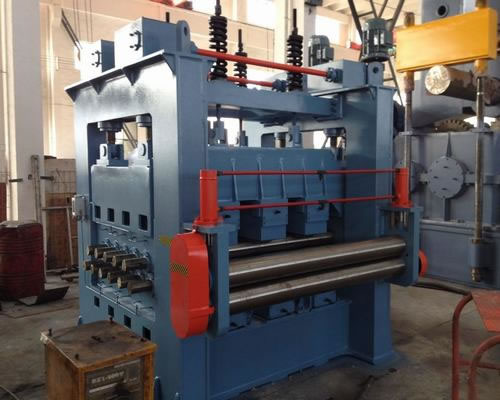

Cuatro de alto nivelador es un dispositivo de nivelación de laminado en frío de chapas y placas de tiras. La máquina de nivelación de cuatro niveles del rodillo se puede utilizar ya sea solo, o se utiliza junto con varias máquinas laminadoras y máquinas de desenrollado para constituir una línea de producción principal. máquina de cuatro niveles de enderezamiento se puede aplicar a la construcción naval, la metalurgia, la estructura metálica, calderas, fabricación de maquinaria y otras industrias. Esta máquina de cuatro niveles de enderezamiento adopta la estructura de marco con su haz de molde móvil se mueve hacia arriba y abajo y dos filas de cilindros de trabajo como el rol principal. Es operado por transmisión mecánica y control eléctrico. A cuatro de alto nivelador no tiene cilindros intermedios, por lo que los cilindros de apoyo actúan directamente sobre los rodillos de trabajo, lo que simplifica la flexión del rodillo y la corrección de la forma. Esta máquina de nivelación de cuatro niveles rodillo funciona mejor para la nivelación, pero puede marcar o quitar la parte superior e inferior de los minerales de superficie crítica.
Caracteristicas
Cuatro de alto nivelador puede tener 11, 13, 15, 17, 19 rollos, pero una máquina de nivelación de seis de alto rodillo puede tener 17 o 19 rollos.
ventajas
1. Los cilindros de trabajo y varios conjuntos de cilindros de apoyo constituyen la estructura de nuestra máquina de nivelación de cuatro alta roll.
2. Materiales de rollos, incluyendo 42CrMo, GCr15, 9CrSi y 9Cr2Mo, están disponibles en nuestra empresa.
3. Máquina Yinli de cuatro niveles de enderezamiento ofrece un ajuste manual y opciones de ajuste eléctricas para los clientes.
4. Este cuatro de alto nivelador es principalmente aplicable para la nivelación de placas de acero al carbono y placas de acero inoxidable.
5. Utilizamos principalmente lubricación central manual o eléctrico para la máquina de nivelación de cuatro niveles rollo.
6. Ofrecemos estándar ZQ, ZY-endureció y TR reductores se endureció.
7. El eje de conexión universal, adopta eje cardan metalúrgica o árbol de transmisión del automóvil.
Nota
Los usuarios deben tener una comprensión del mantenimiento de cuatro de alto nivelador, que incluye los siguientes aspectos:
1. Coloque la grasa donde se encuentran los puntos de engrase una vez al mes. Esto puede ser beneficioso a la lubricación del cojinete.
2. Prestar atención a la limpieza de la superficie del rodillo. escoria de soldadura, chapa corta u otras cosas se prohíbe a caer en el hueco entre los rodillos, con el fin de evitar daños en los cilindros de trabajo de esta máquina de nivelación de cuatro niveles rollo.
3. Después de utilizar la máquina durante un largo tiempo, por favor, compruebe si hay tuercas sueltas. Si es así, utilice la llave para atornillar herméticamente.
4. Para cualquier problema profesionales acerca de esta máquina de cuatro niveles de enderezamiento, consultar a los profesionales en busca de ayuda.
técnico
parámetro
modelo
| Max. Nivelación Espesor (mm)
| Max. Nivelación Ancho (mm)
| Min. Nivelación Espesor (mm)
| Distancia entre rodillos de trabajo (mm)
| Diámetro de rodillos de trabajo (mm)
| Número de cilindros de trabajo
| Velocidad de nivelación (m / min)
| Principal Potencia del motor (kW)
|
W43 - 3 × 1600
| 3
| 1600
| 0,8
| 80
| 75
| 15
| 14.4
| 18.5
|
W43 - 6 × 2000
| 6
| 2000
| 1.5
| 100
| 95
| 13
| 9
| 37
|
W43 - 10 × 2000
| 10
| 2000
| 2.5
| 150
| 140
| 13
| 9
| 45
|
W43 - 12 × 2000
| 12
| 2000
| 3
| 160
| 150
| 11
| 9
| 55
|
W43 - 12 × 2500
| 12
| 2500
| 4
| 160
| 150
| 11
| 7
| 63
|
W43 - 16 × 2000
| 16
| 2000
| 4
| 200
| 180
| 11
| 7
| 75
|
W43 - 16 × 2500
| 16
| 2500
| 4
| 200
| 180
| 11
| 6
| 75
|
W43 - 16 × 3200
| 16
| 3200
| 4
| 210
| 180
| 11
| 7
| 90
|
W43 - 20 × 2500
| 20
| 2500
| 5
| 250
| 230
| 9
| 6
| 75
|
W43 - 25 × 2500
| 25
| 2500
| 6
| 250
| 230
| 9
| 7
| 90
|
W43 - 30 × 3000
| 30
| 3000
| 10
| 400
| 340
| 7
| 5
| 85
|
W43 - 32 × 2000
| 32
| 2000
| 8
| 300
| 260
| 9
| 7
| 110
|
W43 - 40 × 2500
| 40
| 2500
| 10
| 400
| 340
| 7
| 7
| 132
|
