descripción

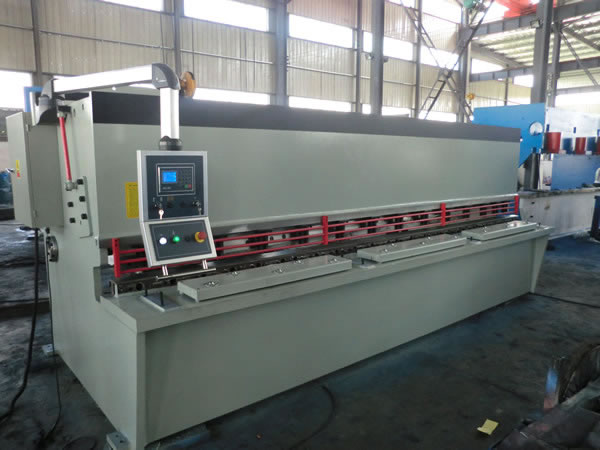

la serie QC11Y tijeras haz oscilación hidráulica están diseñados y fabricados para proporcionar una excelente cizallamiento de materiales con bordes limpios y cuadrados, y según unos tolerancia.
El proceso de corte se lleva a cabo en una máquina de corte, a menudo llamado un cizallamiento de alimentación o una cizalla cuadratura, que puede ser operado manualmente (a mano o pie) o por neumática, hidráulica, o energía eléctrica. Una máquina de corte típico incluye una mesa con brazos de soporte para mantener la hoja, guías o se detiene para asegurar la hoja, un dispositivo de medición para posicionar precisamente la hoja, y las cuchillas rectas de borde superior e inferior. La hoja se coloca entre la hoja superior e inferior, que luego son forzadas a unirse contra la hoja, cortar el material. Durante la mayor máquina de corte placa metálica, la hoja superior es forzado hacia abajo, mientras que el inferior de la hoja permanece estacionario. La cuchilla superior por lo general está en ángulo de manera que el corte avanza desde un extremo al otro, lo que reduce la fuerza requerida. Además, la hoja superior es ligeramente desplazada con respecto a la cuchilla inferior, alrededor de 5 a 10% del espesor de la hoja. Las cuchillas utilizadas en estas máquinas de corte placa de metal por lo general tienen un borde cuadrado en lugar de un filo de cuchillo, y están disponibles en diferentes materiales, como el acero de alto carbono y aceros de baja aleación.
Caracteristicas
1. La lectura digital y calibrador trasero motorizado con 1000 mm de rango.
2. La acción rápida de inclinación variable a lo largo con el ajuste de la abertura de la hoja.
3. carrera de corte de ajuste para el corte rápido de piezas pequeñas.
4. Las unidades de transferencia de bolas de alta resistencia en la mesa de corte para la facilidad de manejo de materiales.
5. servicio pesado brazo de escuadra con escamas de acero inoxidable.
6. vallas de protección trasera con guardias de seguridad de corte.
7. garganta del lado abierto por mucho tiempo de corte de longitud.
8. sistema hidráulico compacto y fiable.
ventajas
1. máquina de péndulo guillotina hidráulica utiliza la estructura de chapa de acero soldada integral, transmisión hidráulica superior y la vibración para eliminar el estrés.
2. Esta cizalla hidráulica viga del columpio o swing hidráulico de tipo placa de corte es famoso por una alta resistencia y una buena rigidez.
3. El péndulo hidráulica máquina de corte que hace el movimiento de cizallamiento a través del cilindro principal de aceite, lo que puede simplificar el sistema hidráulico y hacer que se ejecute más estable.
4. El soporte de la parte superior de esta placa metálica cambios de máquina de corte como un arco alrededor de un eje fijo en el proceso de corte. ajuste basado en el indicador de la brecha de la cuchilla es rápido y conveniente.
5. La cizalla hidráulica viga del columpio está equipado con un dispositivo de alineación de la iluminación, y utiliza el control continuo de la carrera del portaherramientas. Utiliza valla de protección para una operación segura.

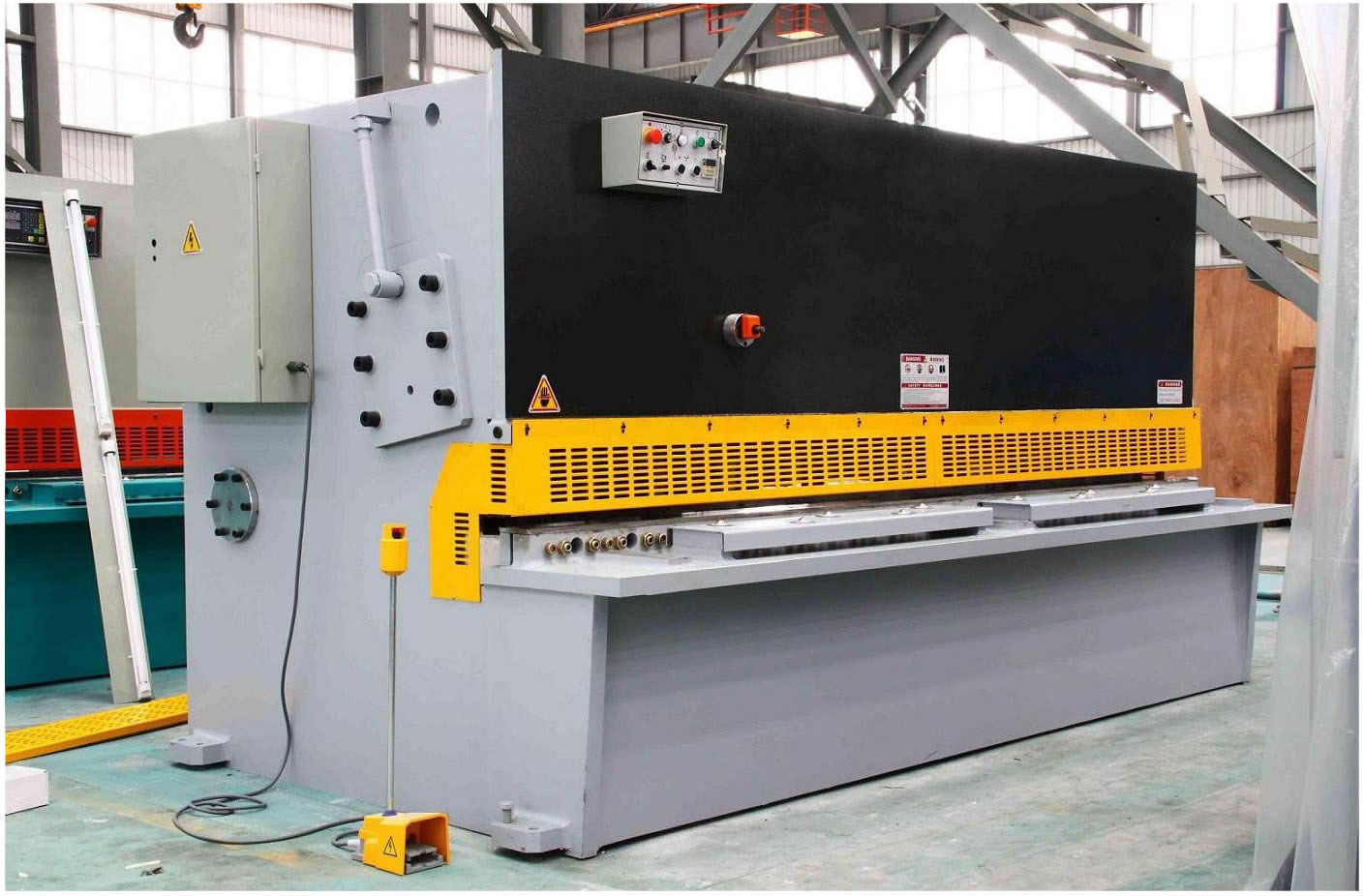

péndulo máquina hidráulica de cizalla (ver la siguiente figura) elimina cuñas que están diseñados para la posición correcta. Sus álabes pivotantes alrededor de un punto en lugar de movimiento vertical fija.
Nota
1. El funcionamiento apropiado de acuerdo con las instrucciones del fabricante;
2. Mantener la cizalladura del haz de giro hidráulico limpio todo el tiempo, y añadir grasa anticorrosiva para mover las piezas con regularidad;
3. Antes de iniciar la máquina de corte de llantas de metal, lubrique cada vez, y el lubricante debe estar libre de sustancias extrañas.
4. Asegúrese de que el cinturón de triángulo, caña de la mano y los botones están en situación de funcionamiento óptimo. Comprobar si las piezas eléctricas pueden trabajar de una manera segura y confiable.
5. El personal bien entrenado son responsables de operar la máquina para evitar romperlo o dar lugar a un accidente.
6. Lubricación e inspección cuidadosa juegan un papel importante en el mantenimiento de la máquina de corte.
Danos la información de material de placa de metal, tales como el grosor, anchura máxima, y le cotizaremos la máquina más adecuada!
Parámetro técnico
modelo
| Shearing
especificación
(T x W)
| Shearing
ángulo | número
de accidente cerebrovascular(SPM)
| Rango de ajuste de Volver vía (mm)
| principal
Potencia del motor
(KW)
| peso
(Kg)
|
QC12Y-4 × 2500
| 4 × 2500
| 1 ° 30 '
| ≥18
| 20-600
| 5.5
| 4.300
|
QC12Y-4 × 3200
| 4 × 3200
| 1 ° 30 '
| ≥14
| 20-600
| 5.5
| 6.000
|
QC12Y-4 × 4000
| 4 × 4000
| 1 ° 30 '
| ≥10
| 20-600
| 5.5
| 7.500
|
QC12Y-4 × 5000
| 4 × 5000
| 1 ° 30 '
| ≥10
| 20-600
| 7.5
| 16.000
|
QC12Y-6 × 2500
| 6 × 2500
| 1 ° 30 '
| ≥18
| 20-600
| 7.5
| 5.000
|
QC12Y-6 × 3200
| 6 × 3200
| 1 ° 30 '
| ≥14
| 20-600
| 7.5
| 6.500
|
QC12Y-6 × 4000
| 6 × 4000
| 1 ° 30 '
| ≥10
| 20-600
| 7.5
| 8.500
|
QC12Y-6 × 5000
| 6 × 5000
| 1 ° 30 '
| ≥10
| 20-750
| 11
| 16.000
|
QC12Y-6 × 6000
| 6 × 6000
| 1 ° 30 '
| ≥10
| 20-800
| 11
| 17.500
|
QC12Y-8 × 2500
| 8 × 2500
| 1 ° 30 '
| ≥14
| 20-600
| 11
| 5.500
|
QC12Y-8 × 3200
| 8 × 3200
| 1 ° 30 '
| ≥10
| 20-600
| 11
| 7.200
|
QC12Y-8 × 4000
| 8 × 4000
| 1 ° 30 '
| ≥8
| 20-600
| 11
| 9.200
|
QC12Y-8 × 5000
| 8 × 5000
| 1 ° 30 '
| ≥7
| 20-750
| 15
| 21.000
|
QC12Y-8 × 6000
| 8 × 6000
| 1 ° 30 '
| ≥5
| 20-750
| 15
| 28.000
|
QC12Y-10 × 2500
| 10 × 2500
| 2 °
| ≥11
| 20-600
| 15
| 8.500
|
QC12Y-10 × 3200
| 10 × 3200
| 1 ° 48 '
| ≥10
| 20-600
| 15
| 9.500
|
QC12Y-10 × 4000
| 10 × 4000
| 2 °
| ≥12
| 20-800
| 18.5
| 13.500
|
QC12Y-12 × 2500
| 12 × 2500
| 1 ° 40 '
| ≥11
| 20-800
| 18.5
| 10.000
|
QC12Y-12 × 3200
| 12 × 3200
| 1 ° 40 '
| ≥10
| 20-800
| 18.5
| 11.500
|
QC12Y-12 × 4000
| 12 × 4000
| 1 ° 40 '
| ≥8
| 20-800
| 18.5
| 14.200
|
QC12Y-16 × 2500
| 16 × 2500
| 2 ° 20 '
| ≥8
| 20-800
| 18.5
| 11.500
|
QC12Y-16 × 3200
| 16 × 3200
| 2 ° 20 '
| ≥7
| 20-800
| 18.5
| 13.800
|
QC12Y-16 × 4000
| 16 × 4000
| 2 ° 20 '
| ≥5
| 20-800
| 18.5
| 15.300
|
QC12Y-20 × 2500
| 20 × 2500
| 2 ° 30 '
| ≥6
| 20-800
| 30
| 16.000
|
QC12Y-20 × 3200
| 20 × 3200
| 2 ° 30 '
| ≥5
| 30-800
| 30
| 18.000
|
QC12Y-20 × 4000
| 20 × 4000
| 2 ° 30 '
| ≥5
| 30-800
| 37
| 21.000
|
QC12Y-20 × 5000
| 20 × 5000
| 2 ° 30 '
| ≥4
| 20-800
| 37
| 30.000
|
QC12Y-25 × 2500
| 25 × 2500
| 3 °
| ≥5
| 40-800
| 37
| 21.000
|
QC12Y-25 × 3200
| 25 × 3200
| 3 °
| ≥4
| 40-1000
| 37
| 26.000
|
