descripción

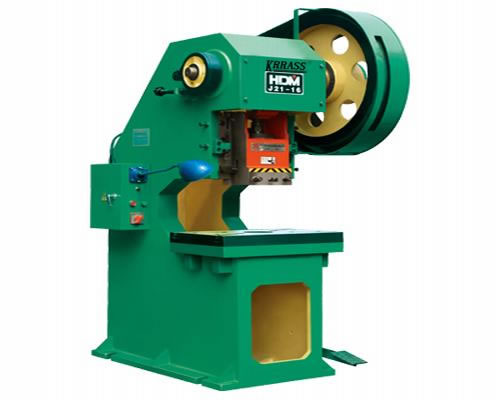

Nuestra acero inoxidable punzón mecánico prensa se utiliza para el corte, perforación, troquelado, flexión y de estiramiento placas de metal.
ventajas
1. Los sistemas de control y freno de la transmisión
(1) Mediante el uso de embrague de fricción y el material de fricción semi-metálico SMFM-88, se reduce la contaminación y la vida útil de prensa de perforación mecánica se puede ampliar. Con pares de transferencia de giro, la inercia de rotación se reduce. Esto garantiza un funcionamiento flexible, así como la instalación conveniente y mantenimiento.
(2) Doble válvula de seguridad se utiliza para asegurar el funcionamiento preciso del embrague.
(3) 8 grupos de control PLC aseguran acción fiable.
(4) 8 grupos de interruptores de proximidad ayudar a la detección de sincronización fiable y seguimiento.
(5) de botón y el pie pedales manuales están diseñados tanto para realizar la operación continua.
(6) El pistón de la máquina de perforación mecánica puede moverse hacia arriba lentamente, lo que permite al operador controlar el ajuste de moldes convenientemente.
2. ajuste y la estructura Ram
(1) carrera de diapositivas se puede ajustar para lograr un cierto nivel dentro del rango especificado. La máquina entera adopta la placa de acero soldada estructura para facilitar la operación y el mantenimiento.
(2) dispositivo de protección contra sobrecargas de presión está instalado. Esto puede proteger a la prensa de perforación mecánica de los daños.
3. Instalación eléctrica y de bloqueo de seguridad
(1) Los componentes eléctricos son importados o adquiridos de empresa mixta sino-extranjera. Estos componentes cumplen con los estándares internacionales, y cuentan con un rendimiento fiable y segura, larga vida útil y excelente capacidad anti-interferencia.
(2) valla de protección y el bloqueo de seguridad están diseñados para garantizar un funcionamiento seguro.
(3) Nuestra máquina de perforación mecánica ha sido certificado por el sistema de calidad ISO y CE.
Caracteristicas
1. C-bastidor de la prensa proporciona la máxima rigidez, deflexión mínima y una larga vida útil de las piezas precisas. Nuestra prensa de perforación mecánica también ofrece una plataforma estable para su aplicación exigente.
2. simple y cómodo de manejar, de alta precisión y rendimiento.
técnico
modelo
J23
| nominal
capacidad(KN)
| nominal
accidente cerebrovascular(Mm)
|
accidente cerebrovascularDeslice de
(Mm)
| Max. Cierre
altura
(Mm)
| Tamaño de la tabla de trabajo (mm)
| Deslice
BottomTamaño (mm)
| Agujero vástago
|
motor(KW)
|
diámetro
(Mm)
|
profundidad(Mm)
|
R-L
| F-B
| R-L
| F-B
|
4ton
| 40
| 1.5
| 25
| 200
| 250
| 160
| 100
| 90
| 25
| 40
| 0,55
|
6.3TON
| 63
| 2
| 35
| 170
| 310
| 200
| 140
| 120
| 30
| 55
| 0,75
|
10BTON
| 100
| 3.2
| 45
| 145
| 370
| 240
| 170
| 150
| 30
| 55
| 1.1
|
16BTON
| 160
| 3.7
| 55
| 122
| 450
| 300
| 200
| 180
| 40
| 60
| 1.5
|
20ton
| 200
| 4
| 60
| 122
| 450
| 300
| 200
| 180
| 40
| 60
| 1.5
|
25CTON
| 250
| 4.8
| 65
| 65
| 560
| 370
| 250
| 220
| 40
| 60
| 2.2
|
35TON
| 350
| 7
| 100
| 50
| 610
| 400
| 242
| 220
| 50
| 70
| 4
|
40ton
| 400
| 7
| 100
| 50
| 610
| 400
| 242
| 220
| 50
| 70
| 4
|
63TON
| 630
| 7
| 120
| 40
| 860
| 570
| 400
| 360
| 50
| 70
| 7.5
|
80TON
| 800
| 8
| 120
| 40
| 950
| 630
| 400
| 360
| 60
| 75
| 7.5
|
100ton
| 1000
| 8
| 130
| 40
| 950
| 630
| 400
| 360
| 60
| 75
| 7.5
|
125TON
| 1250
| 10
| 130
| 38
| 1080
| 700
| 430
| 370
| 60
| 75
| 11
|
200Ton
| 2000
| 10
| 130
| 38
| 1080
| 700
| 430
| 370
| 60
| 75
| 11
|
Nota:
R-derecho; L-izquierda; F-frontal; B-Back
|
