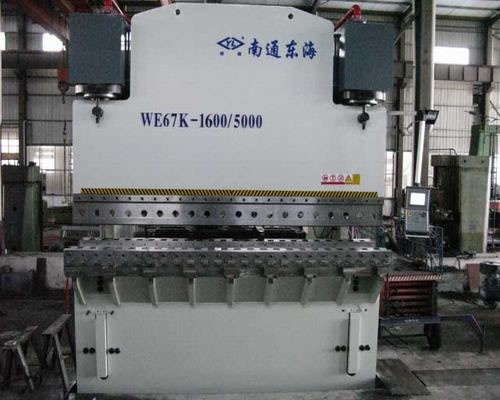

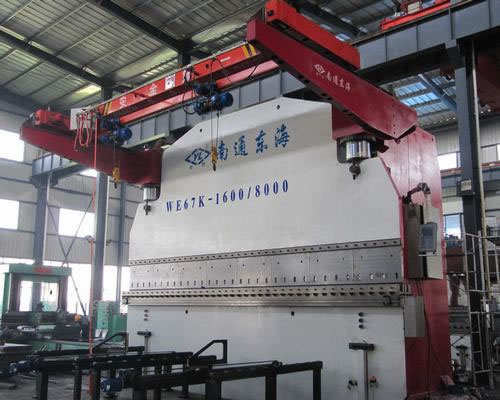

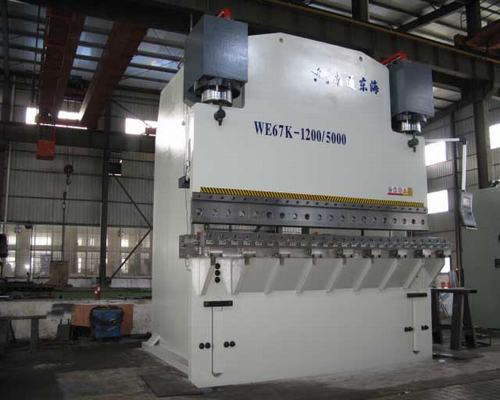

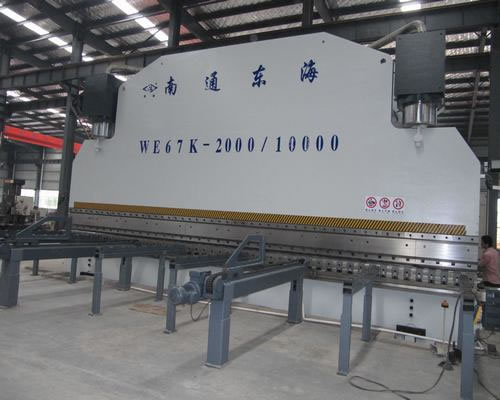

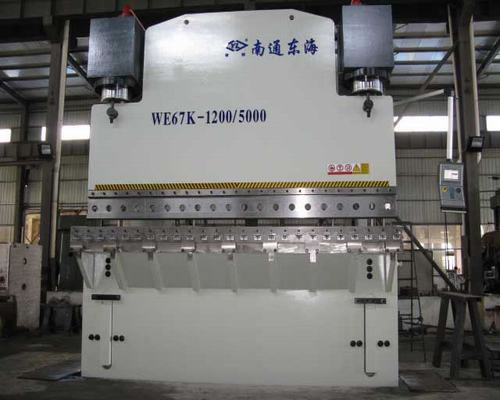

CNC Press Brake

DescriçãoCNC imprensa freio é um sincronizado duplo cilindro electro-hidráulica CNC máquina de dobra. O seu princípio de dobragem é similar ao ângulo de princípio de uma máquina de dobragem comum formando. Esta placa bender CNC pode dobrar várias peças de acordo com diferentes ângulos de moldes. O sistema CNC controla a válvula de direcção proporcional eletro-hidráulico. CNC máquina de dobra pode realizar o controle digital de circuito fechado integral através de uma realimentação ralar. CNC imprensa freio pode ser simplesmente referido como uma máquina de dobra que controla o sistema de posicionamento, dobra profundidade e compensação automática para a deformação bancada através do sistema CNC. Nós também fornecemos prensa hidráulica e conjunto de freio de imprensa.



vantagens

1. CNC imprensa freio está equipado com sistema de computador de Holanda, e importados sistema de grade, hidráulica e servo motor.
2. CNC máquina de dobra goza de excelente desempenho e capacidade de carga forte.
3. A sincronização servo proporcional eletro-hidráulico permite o controle ponto arbitrário durante o curso. A precisão de repetição pode chegar a ± 0,01 e o paralelismo é ± 0,02.
4. Placa de CNC Bender apresenta alta precisão e pequena tolerância geométrica.

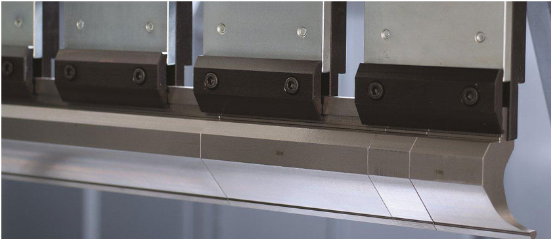

5. A bancada inferior adota o cilindro de compensação de deflexão, e o molde superior está equipado com a agência de compensação de deflexão.
6. acidente vascular cerebral Deslize e bitola traseira são controlados por computador. A bitola traseira adota rolando guia e bola de parafuso com alta precisão de repetição.


Características1. Nosso CNC dobradeiras têm excepcionalmente grandes cursos e as profundidades da garganta para permitir que o custo de produção eficaz de simples de formas complexas que necessitam de grandes dimensões para facilitar o manuseio e remoção.
2. Um fácil de usar o controle reduz a habilidade necessária de operador. ajuste da máquina é reduzido a um mínimo, porque a ferramenta de determinação da sequência de curvatura rápida e fácil de usar.
3. No modo de produção, o operador pode graficamente simular o processo de curvatura de guiando-o durante a operação da máquina CNC flexão do produto.
4. servo motores Inverter controladas são projetados para todos dos principais componentes móveis, como o carneiro e bitola traseira.
5. HE oferecer ambos os sistemas de controle de posição manual e automático. O sistema manual é equipado com ajuste de ponto único e leitura de posição. O sistema de controlo automático CNC calcula a posição e configuração de informações normal do programa e define-los através da CNC.

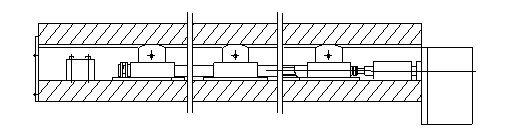

Tabela de compensação Machine Tool deflexão (V eixo)

notas

1. A operação adequada de acordo com as instruções do fabricante;
2. Mantenha a imprensa freio CNC limpo o tempo todo, e adicione lubrificante anti-corrosivo para mover as peças com regularidade;
3. Antes de iniciar a máquina de dobra CNC, lubrifique-a cada vez, e o lubrificante deve ser livre de substâncias estranhas.
4. Certifique-se de que o cinto de triângulo, pernil mão e botões estão em situação ideal de funcionamento. Verifique se as partes elétricas pode trabalhar de uma maneira segura e confiável.
5. O pessoal bem treinados são responsáveis ​​pela operação do bender placa hidráulica para evitar quebrá-lo ou dar origem a qualquer acidente.
6. lubrificação e inspeção cuidadosa desempenham papéis importantes na manutenção da placa bender CNC.
Dê-nos a informação de material de placa de metal, tais como espessura, largura máxima, e Yinli citá-lo a máquina mais adequado!

técnico

parâmetro

modelo	Pressão nominal (KN)	Duração do Workbench (mm)	Distância entre pólos (mm)	Throat Depth (mm)	deslize Curso (mm)	Max. Abrir Altura (mm)	Poder do motor principal (kW)	Dimension geral(L × W × H) (Mm)	Altura (kg)
WE67K-63/3200	630	3200	2700	250	100	400	5.5	4340 × 1460 × 2420	6000
WE67K-100/3200	1000	3200	2700	320	150	450	7,5	3450 × 1450 × 2600	8000
WE67K-160/3200	1600	3200	2700	320	200	465	11	3250 × 2535 × 2920	13000
WE67K-250/3200	2500	3200	2700	400	250	560	15	4000 × 2250 × 4060	18400

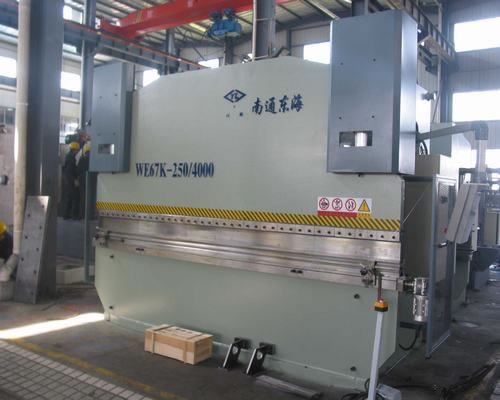

WE67K-250/4000	2500	4000	3300	400	250	560	15	4800 × 2250 × 4060	20000
WE67K-250/5000	2500	5000	4100	400	250	560	15	5800 × 2250 × 4060	22000
WE67K-250/7000	2500	7000	6250	400	250	560	15	7800 × 2250 × 4160	25000
WE67K-320/4000	3200	4000	3300	400	250	560	22	4060 × 2570 × 4560	22000
WE67K-320/5000	3200	5000	4300	400	250	560	22	5060 × 2570 × 4560	24510
WE67K-320/6000	3200	6000	5300	400	250	560	22	6060 × 2570 × 4560	27020
WE67K-400/4000	4000	4000	3100	400	320	625	37	4050 × 3240 × 3880	29950
WE67K-400/5000	4000	5000	4210	400	320	625	37	5050 × 3240 × 3880	37000
WE67K-400/6000	4000	6000	5100	400	320	625	37	6050 × 3240 × 3880	44050
WE67K-500/4000	5000	4000	3100	400	320	630	37	4090 × 2965 × 5320	32700
WE67K-500/5000	5000	5000	4100	400	320	630	37	5090 × 2965 × 5320	39750
WE67K-500/6000	5000	6000	5100	400	320	630	37	6090 × 2965 × 5320	46800
WE67K-630/5000	6300	5000	4100	400	320	710	45	5050 × 4910 × 3200	67.950
WE67K-630/6000	6300	6000	5100	400	320	710	45	6050 × 4910 × 3200	75000
WE67K-800/5000	8000	8000	6700	350	400	750	55	9500 × 3000 × 6050	100000
