Descrição
série QC11Y balanço hidráulico tesouras feixe são projetados e fabricados para proporcionar um excelente corte de materiais com bordas limpas e quadrados, e exigente tolerância.
O processo de corte é levada a cabo numa máquina de corte, muitas vezes chamado um corte de energia ou um corte em quadratura, que pode ser operado manualmente (à mão ou pé) ou por pneumático, hidráulico, ou de energia eléctrica. A máquina de corte típico inclui uma tabela com braços de suporte para segurar a folha, orienta ou pára para proteger a folha, um gabarito para posicionar precisamente a folha, e as lâminas straight-edge superiores e inferiores. A folha é colocada entre a lâmina superior e inferior, os quais são então forçadas em conjunto contra a folha, o corte do material. Para a maioria máquina de corte da placa de metal, a lâmina superior é forçado para baixo, enquanto a lâmina inferior permanece estacionário. A lâmina superior é geralmente em ângulo de modo que o corte progride a partir de uma extremidade para a outra, reduzindo assim a força necessária. Além disso, a lâmina superior está ligeiramente desfasado a partir da lâmina inferior, cerca de 5-10% da espessura da folha. As lâminas utilizadas nestas máquinas de corte da placa de metal geralmente têm uma borda quadrada, em vez de uma faca de ponta, e estão disponíveis em diferentes materiais, como o aço de alto carbono e aço de baixa liga.
Características
1. Leitura digital e motorizadas volta indicador com 1.000 milímetros gama.
ancinho variável 2. A ação rápida, juntamente com ajuste da abertura da lâmina.
curso de corte 3. ajuste para corte rápido de pequenos pedaços.
4. As unidades de transferência de bola pesados na mesa de corte para a facilidade de manuseio de materiais.
5. Pesados quadratura braço com escalas de aço inoxidável.
6. cercas de segurança traseiro com guardas de segurança de corte.
garganta 7. Abra a lado por muito tempo de corte comprimento.
8. sistema hidráulico compacto e confiável.
vantagens
1. A máquina de pêndulo de corte hidráulico usa estrutura de placa de aço soldada integral, transmissão superior hidráulico e vibração para eliminar o stress.
2. Este corte feixe de balanço hidráulico ou hidráulico balanço tipo de placa de corte é famosa pela alta resistência e boa rigidez.
3. O pêndulo hidráulico cisalhamento máquina faz movimento de corte através do cilindro principal do óleo, que pode simplificar o sistema hidráulico e torná-lo correr mais estável.
4. O transportador topo desta placa de metal oscilações de máquina de corte, como um arco em torno de um eixo fixo no processo de corte. ajuste baseado nos indicadores de folga de lâmina é rápido e conveniente.
5. O corte de feixe de balanço hidráulico é equipado com dispositivo de alinhamento de iluminação, e usa o controle stepless para o curso de porta-ferramentas. Ele usa cerca de proteção para uma operação segura.

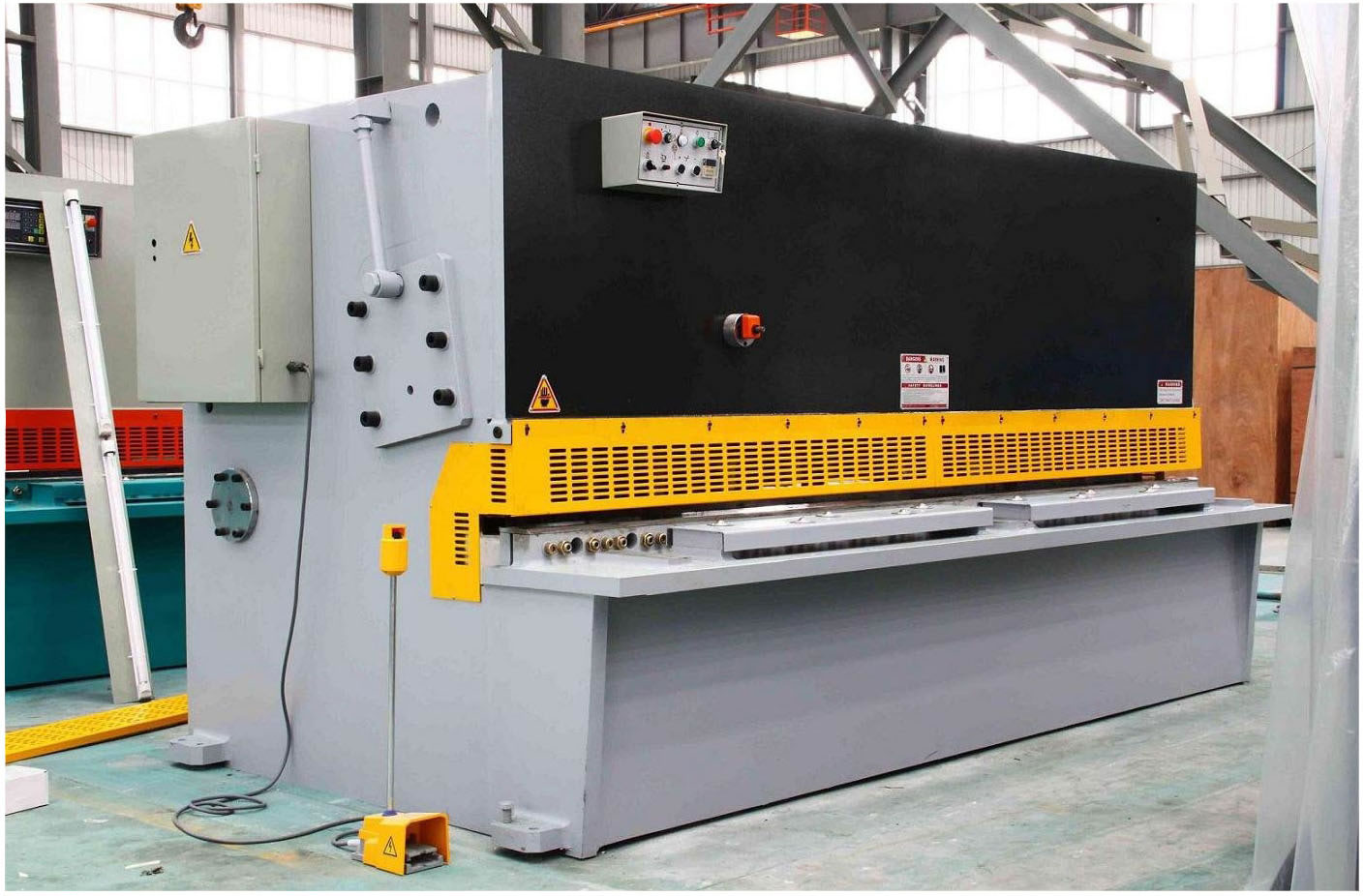

máquina de pêndulo hidráulica de corte (ver figura abaixo) elimina gibs que são projetados para a posição adequada. Seus pivôs lâmina em torno de um ponto fixo, em vez de um movimento vertical.
Nota
1. A operação adequada de acordo com as instruções do fabricante;
2. Mantenha o balanço do feixe de corte hidráulico limpo o tempo todo, e adicione lubrificante anti-corrosivo para mover as peças com regularidade;
3. Antes de iniciar a máquina de corte da placa de metal, lubrifique-a cada vez, e o lubrificante deve ser livre de substâncias estranhas.
4. Certifique-se de que o cinto de triângulo, pernil mão e botões estão em situação ideal de funcionamento. Verifique se as partes elétricas pode trabalhar de uma maneira segura e confiável.
5. O pessoal bem treinados são responsáveis pela operação do aparelho para evitar quebrá-lo ou dar origem a qualquer acidente.
6. lubrificação e inspeção cuidadosa desempenham papéis importantes na manutenção da máquina de corte.
Dê-nos a informação de material de placa de metal, tais como espessura, largura máxima, e nós citá-lo a máquina mais adequado!
Parâmetro técnico
modelo
| Shearing
especificação
(T × W)
| Shearing
ângulo
| número
de
curso(SPM)
| Ajustar Gama de Voltar Gauge (mm)
| principal
Potência do Motor
(KW)
| peso
(Kg)
|
QC12Y-4 × 2500
| 4 × 2500
| 1 ° 30 '
| ≥18
| 20 a 600
| 5.5
| 4.300
|
QC12Y-4 × 3200
| 4 × 3200
| 1 ° 30 '
| ≥14
| 20 a 600
| 5.5
| 6.000
|
QC12Y-4 × 4000
| 4 × 4000
| 1 ° 30 '
| ≥10
| 20 a 600
| 5.5
| 7.500
|
QC12Y-4 × 5000
| 4 × 5000
| 1 ° 30 '
| ≥10
| 20 a 600
| 7,5
| 16.000
|
QC12Y-6 × 2500
| 6 × 2500
| 1 ° 30 '
| ≥18
| 20 a 600
| 7,5
| 5.000
|
QC12Y-6 × 3200
| 6 × 3200
| 1 ° 30 '
| ≥14
| 20 a 600
| 7,5
| 6.500
|
QC12Y-6 × 4000
| 6 × 4000
| 1 ° 30 '
| ≥10
| 20 a 600
| 7,5
| 8.500
|
QC12Y-6 × 5000
| 6 × 5000
| 1 ° 30 '
| ≥10
| 20-750
| 11
| 16.000
|
QC12Y-6 × 6000
| 6 × 6000
| 1 ° 30 '
| ≥10
| 20-800
| 11
| 17.500
|
QC12Y-8 × 2500
| 8 × 2500
| 1 ° 30 '
| ≥14
| 20 a 600
| 11
| 5.500
|
QC12Y-8 × 3200
| 8 × 3200
| 1 ° 30 '
| ≥10
| 20 a 600
| 11
| 7.200
|
QC12Y-8 × 4000
| 8 × 4000
| 1 ° 30 '
| ≥8
| 20 a 600
| 11
| 9.200
|
QC12Y-8 × 5000
| 8 × 5000
| 1 ° 30 '
| ≥7
| 20-750
| 15
| 21.000
|
QC12Y-8 × 6000
| 8 × 6000
| 1 ° 30 '
| ≥5
| 20-750
| 15
| 28.000
|
QC12Y-10 × 2500
| 10 × 2500
| 2 °
| ≥11
| 20 a 600
| 15
| 8.500
|
QC12Y-10 × 3200
| 10 × 3200
| 1 ° 48 '
| ≥10
| 20 a 600
| 15
| 9.500
|
QC12Y-10 × 4000
| 10 × 4000
| 2 °
| ≥12
| 20-800
| 18,5
| 13.500
|
QC12Y-12 × 2500
| 12 × 2500
| 1 ° 40 '
| ≥11
| 20-800
| 18,5
| 10.000
|
QC12Y-12 × 3200
| 12 × 3200
| 1 ° 40 '
| ≥10
| 20-800
| 18,5
| 11.500
|
QC12Y-12 × 4000
| 12 × 4000
| 1 ° 40 '
| ≥8
| 20-800
| 18,5
| 14.200
|
QC12Y-16 × 2500
| 16 × 2500
| 2 ° 20 '
| ≥8
| 20-800
| 18,5
| 11.500
|
QC12Y-16 × 3200
| 16 × 3200
| 2 ° 20 '
| ≥7
| 20-800
| 18,5
| 13.800
|
QC12Y-16 × 4000
| 16 × 4000
| 2 ° 20 '
| ≥5
| 20-800
| 18,5
| 15.300
|
QC12Y-20 × 2500
| 20 × 2500
| 2 ° 30 '
| ≥6
| 20-800
| 30
| 16.000
|
QC12Y-20 × 3200
| 20 × 3200
| 2 ° 30 '
| ≥5
| 30-800
| 30
| 18.000
|
QC12Y-20 × 4000
| 20 × 4000
| 2 ° 30 '
| ≥5
| 30-800
| 37
| 21.000
|
QC12Y-20 × 5000
| 20 × 5000
| 2 ° 30 '
| ≥4
| 20-800
| 37
| 30.000
|
QC12Y-25 × 2500
| 25 × 2500
| 3 °
| ≥5
| 40-800
| 37
| 21.000
|
QC12Y-25 × 3200
| 25 × 3200
| 3 °
| ≥4
| 40-1000
| 37
| 26.000
|
