Descrição

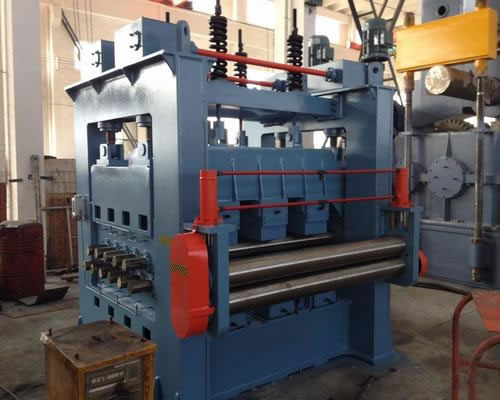

Quatro alto-niveladora é um dispositivo de nivelamento laminado a frio para chapas e placas de strip. A máquina de nivelamento quatro alto-rolo pode ser utilizado quer isoladamente, ou utilizado em conjunto com várias máquinas de laminação e máquinas de desenrolamento para constituir uma linha de produção principal. Quatro de alta máquina de alisamento pode ser aplicado à construção naval, metalurgia, estrutura metálica, caldeira, fabricação de máquinas e outras indústrias. Esta máquina de endireitar quatro alto-adota a estrutura-quadro com seu feixe de molde móvel se movendo para cima e para baixo e duas fileiras de cilindros de trabalho como o rolo principal. Ele é operado por meio de transmissão mecânica e controle elétrico. A quatro alto-niveladora não tem rolos intermédios, de modo que os cilindros de apoio agem diretamente sobre cilindros de trabalho, simplificando rolo de dobra e forma de correção. Esta máquina de nivelamento de quatro alta rolo funciona melhor para nivelamento, mas pode marcar ou retirar a parte superior e inferior do material de superfície crítica.
Características
Quatro alto-niveladora pode ter 11, 13, 15, 17, 19 rolos, mas uma máquina de nivelamento de seis alta rolo pode ter 17 ou 19 rolos.
vantagens
1. Os rolos de trabalho e vários conjuntos de cilindros de apoio constituem a estrutura da nossa máquina niveladora quatro alto-roll.
2. Materiais de rolos, incluindo 42CrMo, GCr15, 9CrSi e 9Cr2Mo, estão disponíveis em nossa empresa.
3. máquina de endireitar Yinli quatro de altura oferece ajuste manual e opções de ajuste eléctricas para os clientes.
4. Este quatro de alta nivelador é aplicável principalmente para o nivelamento chapas de aço carbono e placas de aço inoxidável.
5. Nós usamos principalmente lubrificação centralizada manual ou elétrica para a máquina de nivelamento quatro alto-roll.
6. Oferecemos padrão ZQ, ZY-endurecido e TR redutores endurecido.
7. O eixo de ligação universal adota eixo cardan metalúrgicas ou de eixo cardan automóvel.
Nota
Os utilizadores devem ter uma compreensão da manutenção de quatro alta nivelador, que inclui os seguintes aspectos:
1. Coloque graxa onde existem pontos de lubrificação, uma vez por mês. Isto pode ser benéfico para a lubrificação da chumaceira.
2. Preste atenção para a limpeza da superfície do rolo. de escória de soldagem, metal de folha curta ou outras coisas são proibidos de cair no fosso entre rolos, de modo a não danificar os cilindros de trabalho desta máquina nivelamento quatro alto-roll.
3. Depois de usar a máquina por um longo tempo, por favor, verifique se existem as porcas dos parafusos soltos. Se assim for, use chave de fenda para apertá-los firmemente.
4. Para quaisquer problemas profissionais sobre esta máquina de endireitar quatro de altura, pedir profissionais para ajuda.
técnico
parâmetro
modelo
| Max. Nivelamento Espessura (mm)
| Max. Nivelamento Largura (mm)
| Min. Nivelamento Espessura (mm)
| Distância entre Work Rolls (mm)
| Diâmetro do Trabalho Rolls (mm)
| Número de Trabalho Rolls
| Velocidade de nivelamento (m / min)
| Poder do motor principal (kW)
|
W43 - 3 × 1600
| 3
| 1600
| 0,8
| 80
| 75
| 15
| 14,4
| 18,5
|
W43 - 6 × 2000
| 6
| 2000
| 1,5
| 100
| 95
| 13
| 9
| 37
|
W43 - 10 × 2000
| 10
| 2000
| 2.5
| 150
| 140
| 13
| 9
| 45
|
W43 - 12 × 2000
| 12
| 2000
| 3
| 160
| 150
| 11
| 9
| 55
|
W43 - 12 × 2500
| 12
| 2500
| 4
| 160
| 150
| 11
| 7
| 63
|
W43 - 16 × 2000
| 16
| 2000
| 4
| 200
| 180
| 11
| 7
| 75
|
W43 - 16 × 2500
| 16
| 2500
| 4
| 200
| 180
| 11
| 6
| 75
|
W43 - 16 × 3200
| 16
| 3200
| 4
| 210
| 180
| 11
| 7
| 90
|
W43 - 20 × 2500
| 20
| 2500
| 5
| 250
| 230
| 9
| 6
| 75
|
W43 - 25 × 2500
| 25
| 2500
| 6
| 250
| 230
| 9
| 7
| 90
|
W43 - 30 × 3000
| 30
| 3000
| 10
| 400
| 340
| 7
| 5
| 85
|
W43 - 32 × 2000
| 32
| 2000
| 8
| 300
| 260
| 9
| 7
| 110
|
W43 - 40 × 2500
| 40
| 2500
| 10
| 400
| 340
| 7
| 7
| 132
|
