Placa multifuncional máquina de rolamento

Descrição

A nossa máquina de placa de rolamento multifuncional é aplicado principalmente para rolar certas placas em arco, cilindro, triângulo, oval, etc. O princípio de funcionamento básico desta máquina de dobra universal é a curva and roll. A nossa máquina de placa de rolamento multifuncional é amplamente aplicada em indústrias como a química, petróleo, caldeira, cimento, aviação, conservação da água, construção naval, torres de transmissão de energia e outras máquinas.

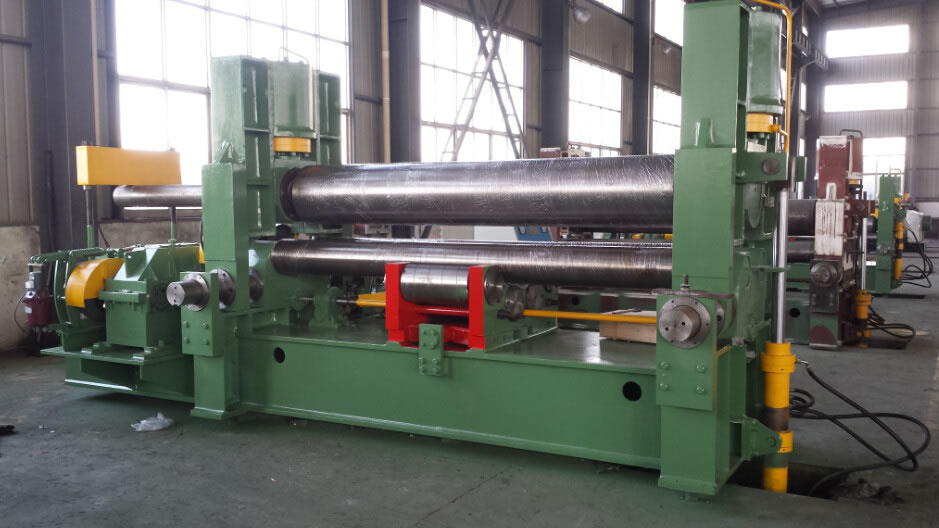

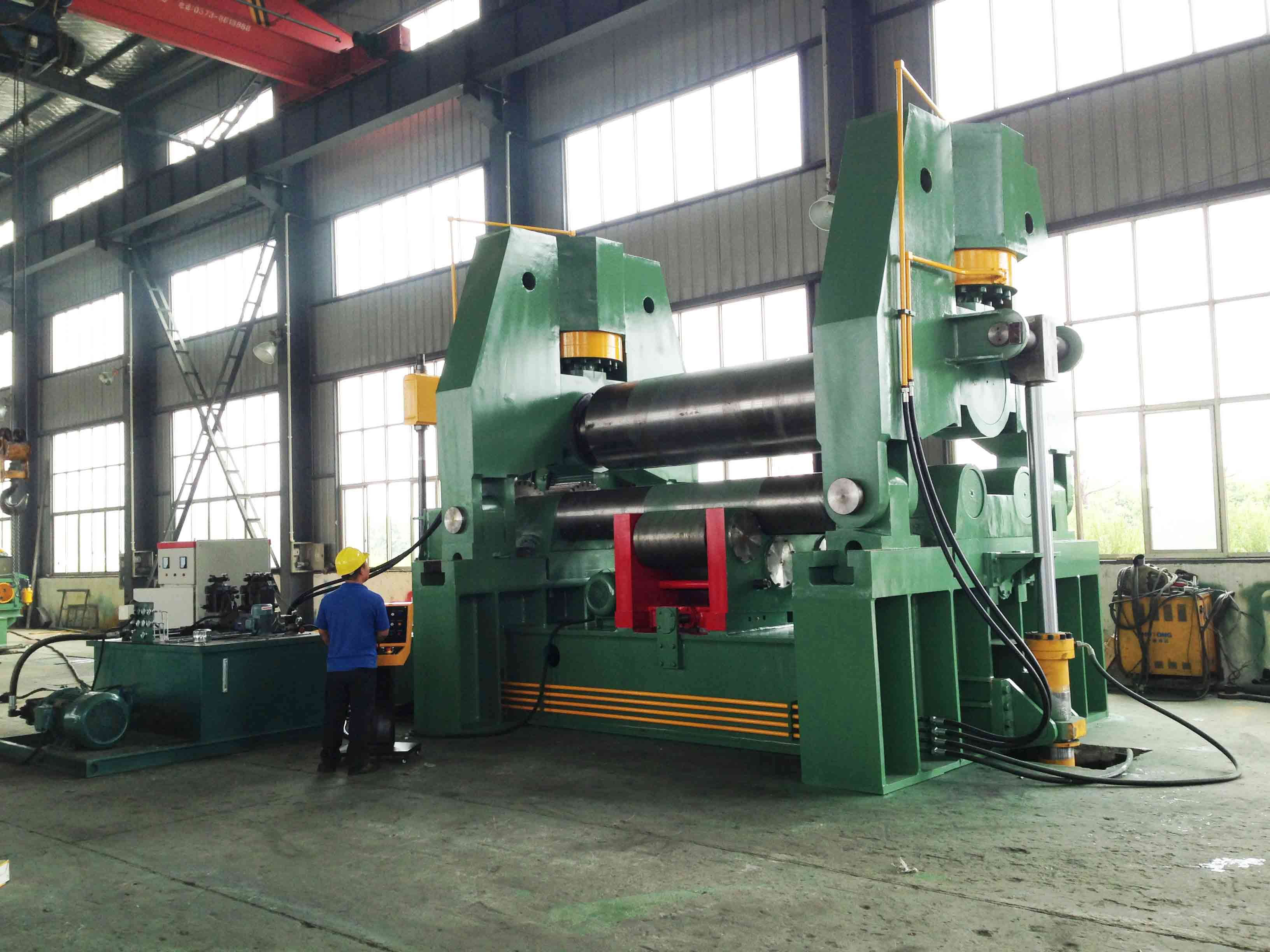

A nossa máquina de dobra universal consiste de um rolo top, dois rolos inferiores e mecanismo de movimento horizontal, mecanismo de acionamento principal, apoiando mecanismo, equilíbrio e mecanismo de chassi, esquerda e direita estrutura da máquina, bem como os sistemas de controlo hidráulicos e elétricos.


Características

O rolo de topo da nossa máquina de dobra universal pode mover verticalmente e horizontalmente. Ao mover para baixo, ele pode comprimir a placa, e movendo-se para a esquerda e para a direita, ele executa pré-flexão.


vantagens

1. A nossa máquina de rolamento placa multifuncional pode rolar placas grossas ou finas com alta linearidade.
2. O rolo superior desta máquina de dobra universal pode mover verticalmente e horizontalmente, de forma que nenhum equipamento auxiliar é necessária.
3. Pode terminar pré-flexão, flexão, curvatura formação, bem como a correção da peça de trabalho.
4. A nossa máquina de placa de rolamento multifuncional possui controle NC, uma excelente precisão, alta produtividade, a estrutura integral, segurança e várias formas de flexão.


Nota

Por favor envie-nos a informação de rolamento da sua placa, como material de placa, espessura máxima, largura máxima e diâmetro mínimo de rolamento.
máquinas de dobra do rolo são muito perigosos se usados ​​sem cuidado porque eles podem esmagar os dedos, mãos, etc. Sempre mantenha os dedos, mãos, cabelos e roupas claras. guarda de segurança ou dispositivos, tais como cortinas de luz de segurança são recomendados para usos repetidos previsíveis. Por favor, assumir a responsabilidade conformidade de segurança a sério.

Parâmetro técnico

modelo	Pressão do cilindro superior	Capacidade rolo		Diâmetro do rolo superior	Diâmetro do rolo inferior	Central Distância	Motor principal (KW)
		End (Mm)	Central (Mm)
W11S - 10 × 1500	37	8	10	205	135	180	4
W11S - 12 × 2000	65	10	12	250	145	200	5.5
W11S - 16 × 2500	100	12	16	300	165	270	11
W11S - 20 × 3000	160	16	20	375	200	330	18,5
W11S - 25 × 2500	190	20	25	380	220	360	18,5
W11S - 30 × 2500	230	25	30	410	235	380	22
W11S - 35 × 3000	320	30	35	500	260	420	37
W11S - 40 × 3500	430	35	40	550	275	460	45
W11S - 45 × 2500	430	40	45	520	275	460	45
W11S - 50 × 3500	540	45	50	630	340	610	55
W11S - 55 × 3000	610	45	55	620	360	650	55
W11S - 60 × 4000	760	50	60	780	380	700	75
W11S - 65 × 3000	760	55	65	700	380	700	75
W11S - 70 × 4000	1000	65	70	820	440	820	75
W11S - 75 × 3500	1000	65	75	780	440	820	75
W11S - 80 × 3000	1000	70	80	770	440	820	75
W11S - 90 × 4000	1350	80	90	910	480	920	90
W11S - 100 × 3000	1250	85	100	820	480	920	90
W11S - 110 × 3500	1400	95	110	940	520	1000	110
W11S - 120 × 3000	1600	100	120	900	520	1000	110
W11S - 140 × 3000	2200	120	140	960	620	1200	75 × 2
